弱電一般是指電壓在36V以內的直流電路，音頻、網絡線路、電話線路、視頻線路等都屬于弱電系統中的一部分。家用電器中的電話、電腦、電視機的信號輸入（有線電視線路）、音響設備（輸出端線路）等用電器都是弱電電氣設備。提到這些弱電電氣設備，您或許會想到信號傳輸?shù)膯栴}。保證這些設備信號的正常傳輸，綜合布線起到非常重要的作用。此外，綜合布線在弱電施工中常見的項目，它也是弱電施工中最常見也是最關鍵的一部分。下面神馬庫與您一起來了解一下：弱電施工中布線的工藝。
弱電布線施工步驟：
一、確定布線點位
1、弱電布線點位確定的根據：依照布線設計圖紙，結合墻上的點位示意圖，用鉛筆、直尺或墨斗將各點位處的暗盒位置標注出來。
2、暗盒高度的確定：除特殊要求外，暗盒的高度與原強電插座一致，背景音樂調音開關的高度應與原強電開關的高度一致。若有多個暗盒在一起，暗盒之間的距離至少為10mm。
二、開槽
1、確定開槽路線根據以下原則：A、路線最短原則；B、不破壞原有強電原則；C、不破壞防水原則。
2、線槽的測量：暗盒、槽獨立計算，所有線槽按開槽起點到線槽終點測量，線槽寬度如果放兩根以上的管，應按兩倍以上來計算長度。
3、線槽外觀要求：橫平豎直，大小均勻。

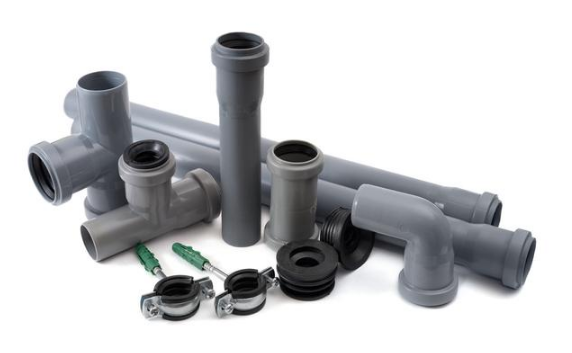

4、確定開槽寬度：根據信號線的多少確定PVC管的多少，進而確定開槽的寬度。
5、確定開槽深度：若選用16mm的PVC管，則開槽深度為20mm;若選用20mm的PVC管，則開槽深度為25mm。
三、弱電工程的綜合布線施工
1、確定線纜通暢：A、網線、電話線的測試：分別做水晶頭，用網絡測試儀測試通斷；B、有線電視線、音視頻線、音響線的測試：分別用萬用表測試通斷；C、其他線纜：用相應專業儀表測試通斷。
2、確定各點位用線長度：A、測量出配線箱槽到各點位端的長度；B、加上各點位及配線箱槽處的冗余線長度：各點位出口處線的長度為200mm-300mm。
3、確定管內線數：管內線的橫截面積不得超過管橫截面積的80%。
4、確定標簽：將各類線纜按一定長度剪斷后在線的兩端分別貼上標簽，并注明：弱電種類-房間-序號。
四、封槽
1、固定暗盒：除廚房、衛生間暗盒要凸出墻面20mm外，其他暗盒與墻面要求齊平。幾個暗盒在一起時要求在同一水平線上。
2、固定PVC管：A、地面PVC管要求每間隔一米必須固定；B、槽PVC管要求每間隔兩米必須固定；C、墻槽PVC管要求每間隔一米必須固定。
3、封槽：封槽后的墻面、地面不得高于所在平面。
4、清掃弱電布線施工現場：封槽結束后，清運垃圾，打掃施工現場。
綜上所述：弱電施工需要涉及線纜的安裝和相關的質保，并且為了方便后期的管理，前期一定要參與具體的施工工程掌握其綜合布線的工藝。
