交換機大家都知道，常分為核心交換機和普通交換機，大家都知道這種劃分，那么核心交換機和普通交換機有什么區別呢，一起了解下吧。

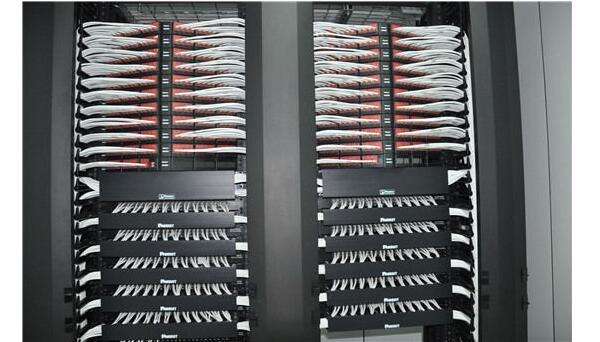

（交換機）
一、端口的區別
普通交換機端口數量一般為24-48個，網口大部分為千兆以太網或者百兆以太網口，主要功能用于接入用戶數據或者匯聚一些接入層的交換機數據，這種交換機最多可以配置Vlan簡單路由協議和一些簡單的SNMP等功能，背板帶寬相對較小。
核心交換機端口數量較多，通常采用模塊化，可以自由搭配光口和千兆以太網口。一般核心交換機都是三層交換機，可設置路由協議/ACL/QoS/負載均衡等各種高級網絡協議。最主要的一點是核心交換機的背板帶寬遠遠高于普通交換機，且通常有單獨引擎模塊，并且為主備用。
二、用戶連接或訪問網絡的區別
通常將網絡中直接面向用戶連接或訪問網絡的部分稱為接入層，將位于接入層和核心層之間的部分稱為分布層或匯聚層，接入層目的是允許終端用戶連接到網絡，因此接入層交換機具有低成本和高端口密度特性。匯聚層交換機是多臺接入層交換機的匯聚點，它必須能夠處理來自接入層設備的所有通信量，并提供到核心層的上行鏈路，因此匯聚層交換機具備更高的性能，更少的接口和更高的交換速率。
而網絡主干部分則稱為核心層，核心層的主要目的在于通過高速轉發通信，提供優化、可靠的骨干傳輸結構，因此核心層交換機應用有更高的可靠性、性能和吞吐量。
三、核心交換機有哪些優勢
相比普通交換機，數據中心交換機需具備：大緩存、高容量、虛擬化、FCOE、二層TRILL技術等方面的特征：
(1)大緩存技術
數據中心交換機改變了傳統交換系統的出端口緩存方式，采用分布式緩存架構，緩存比普通交換機也大許多，緩存能力可達1G以上，而一般的交換機只能達到2~4M。對于每端口在萬兆全線速條件下達到200毫秒的突發流量緩存能力，從而在突發流量的情況下，大緩存仍能保證網絡轉發零丟包，正好適應數據中心服務器量大，突發流量大的特點。
(2)高容量設備
數據中心的網絡流量具有高密度應用調度、浪涌式突發緩沖的特點，而普通交換機以滿足互連互通為主要目的，無法實現對業務精確識別與控制，在大業務情況無法做到快速響應和零丟包，無法保證業務的連續性，系統的可靠性主要依賴于設備的可靠性。
所以普通交換機無法滿足數據中心的需要，數據中心交換機需要具備高容量轉發特點，數據中心交換機必須支持高密萬兆板卡，即48口萬兆板卡，為使48口萬兆板卡能夠全線速轉發，數據中心交換機只能采用CLOS分布式交換架構。除此之外，隨著40G和100G的普及，支持8端口40G板卡和4端口的100G板卡也逐漸商用，數據中心交換機40G、100G的板卡早已出現進入市場，從而滿足數據中心高密度應用的需求。
(3)虛擬化技術
數據中心的網絡設備需要具有高管理性和高安全可靠性的特點，因此數據中心的交換機也需要支持虛擬化，虛擬化就是把物理資源轉變?yōu)檫壿嬌峡梢怨芾淼馁Y源，以打破物理結構之間的壁壘，網絡設備的虛擬化主要包括多虛一，一虛多技術，多虛多等技術。
通過虛擬化技術，可以對多臺網絡設備統一管理，也可以對一臺設備上的業務進行完全隔離，從而可以將數據中心管理成本減少40%，將IT利用率提高大約25%。
(4)TRILL技術
數據中心在構建二層網絡方面，原先的標準是STP協議，但其故有的缺陷如：STP是通過端口阻止來工作的，所有冗余鏈路不進行數據轉發，造成了帶寬資源的浪費，STP整網只有一顆生成樹，數據報文都要經過根橋中轉后才能到達，影響了整網的轉發效率。
所以STP將不再適合超大型數據中心的擴展，TRILL正是因應了STP的這些缺陷而產生的，是為數據中心應用而產生的技術，TRILL協議把二層配置和靈活性與三層融合和規模有效結合在一起，大二層不需要配置的情況下，就可實現整網無環路轉發。TRILL技術是數據中心交換機二層基本特性，這是普通交換機所不具備的。
(5)FCOE技術
傳統的數據中心往往存在一張數據網和一張存儲網絡，而新一代的數據中心網絡融合趨勢越來越明顯，F(xiàn)COE技術的出現使網絡融合成為可能，F(xiàn)COE就是把存儲網的數據幀封裝在以太網幀內進行轉發的技術。實現這一融合技術必然是在數據中心的交換機上，普通交換機一般都不支持FCOE功能。1)端口的區別
普通交換機端口數量一般為24-48個，網口大部分為千兆以太網或者百兆以太網口，主要功能用于接入用戶數據或者匯聚一些接入層的交換機數據，這種交換機最多可以配置Vlan簡單路由協議和一些簡單的SNMP等功能，背板帶寬相對較小。
核心交換機端口數量較多，通常采用模塊化，可以自由搭配光口和千兆以太網口。一般核心交換機都是三層交換機，可設置路由協議/ACL/QoS/負載均衡等各種高級網絡協議。最主要的一點是核心交換機的背板帶寬遠遠高于普通交換機，且通常有單獨引擎模塊，并且為主備用。
四、POE交換機技術及優勢
市場主流的PoE交換機有兩種標準， IEEE802.3af和 802.3 at，分別定義了15.4W和30W的供電功率，但由于在傳輸過程中存在損耗，所以實際供電功率為12.95W和25.5W,額定電壓為DC 48v 。
在使用支持IEEE802.3af標準的PoE交換機時，受電設備的功率不能超過12.95W;同理使用IEEE802.3at標準的PoE交換機時，受電設備的功率不能超過25.5W
一般，一個同時支持IEEE802.3af/at標準的PoE交換機，供電功率是自適應的。比如，它連接的是5W的設備，那么提供5W的電力;如果連接的是20W的設備，那么就提供20W的電力。
PoE交換機就是支持對網線供電的交換機，和普通交換機相比就是終端(比如AP、數字?jǐn)z像頭等)不用再進行電源布線，對整個網絡而言可靠性更高。PoE交換機就是除了能提供普通交換機所具有的傳輸功能，還能給網線的另一端設備提供供電功能。
PoE后端的設備只需有一根網線，節省空間，可隨意移動(簡單，方便)，節約成本。
只要PoE 交換機連接在UPS上就可以為后端所有POE相關設備在斷電時的供電。用戶可以自動、安全地在網絡上混用原有設備和PoE設備，這些設備能夠與現有以太網電纜共存。
