很多朋友提到如何實現HDMI信號遠距離傳輸，這個是可以的，今天我們一起來看下。
首先我們了解下最新的HDMI2.0b的特點：
一般的HDMI信號傳輸30米以下，那么對于質量一般的線材大約傳輸的最大距離15米至20米左右，對于質量好的線比如秋葉原的HDMI線可以傳輸25米以上，甚至30米，如果只是單純的傳輸HDMI信號到顯示設備上，HDMI信號不經過其他設備的話，總長度在30米以內的話，建議距離越長需要選擇越好的線材。
一、HDMI延長器
1、HDMI網絡轉換延長器
1.1、HDMI信號不經過其他設備（傳輸120米)

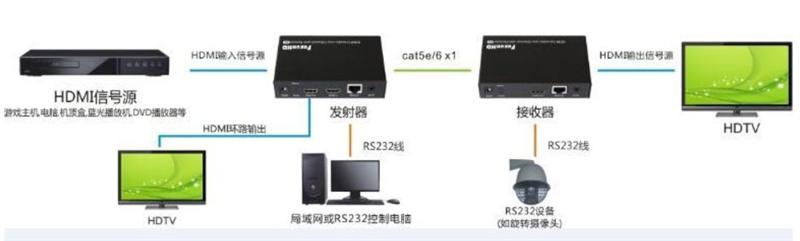

HDMI信號一般無法直接用HDMI線材傳輸到30米以上，市場上也幾乎沒有30米以上的HDMI成品線，然而我們可以用網線延長信號的話，這種情況下如果只是單純的傳輸HDMI信號到顯示設備上，HDMI信號不經過其他設備的話，我們可以采用網線延長信號的方法，用HDMI網線延長器來將信號延長，HDMI網線延長器分為發送端（HDMI輸入，網線輸出）和接收端（網線輸入，HDMI輸出），可以延長100米（5類網線）、120米（6類網線）。
1.2、HDMI信號中間需要經過其他設備（傳輸60米）

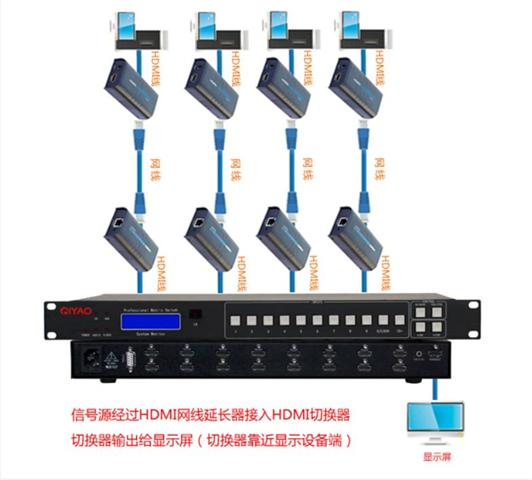

如果從信號源到顯示屏中間需要經過HDMI圖像處理設備的話（如HDMI分配器，HDMI切換器，HDMI矩陣等等）。
一般情況下，建議將HDMI圖像處理設備放在中間，使得信號源到HDMI圖像處理設備的距離和HDMI圖像處理設備到顯示屏之間的距離盡量相等，如果是HDMI圖像處理設備具有信號增益功能的話，可以隨意改變輸入和輸出HDMI圖像處理設備的線材長短，可以延長信號傳輸的距離，設備支持輸入30米的HDMI線，支持輸出30米的HDMI線，一共可以傳輸60米，產品本身帶有增強和放大HDMI信號，能夠保證圖像高質量和長距離的傳輸。
2、HDMI IP延長器
HDMI IP延長器帶ip協議的多寬帶的線材在里面，可以實現ip撥號功能，免除網線的使用。

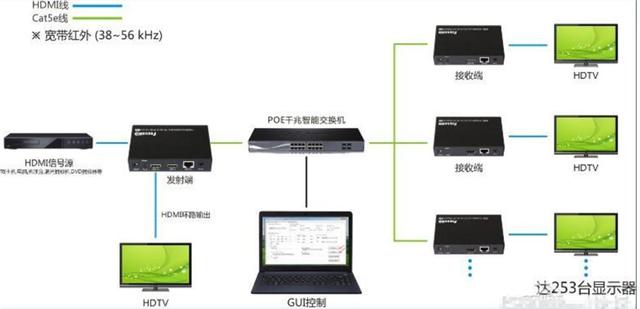

HDMI IP延長器一發多收，通過路由器或者交換機最多可以做一個發射TX，254接收端RX的信號同時傳輸。
一對一傳輸鏈接方式
一對多傳輸鏈接方式

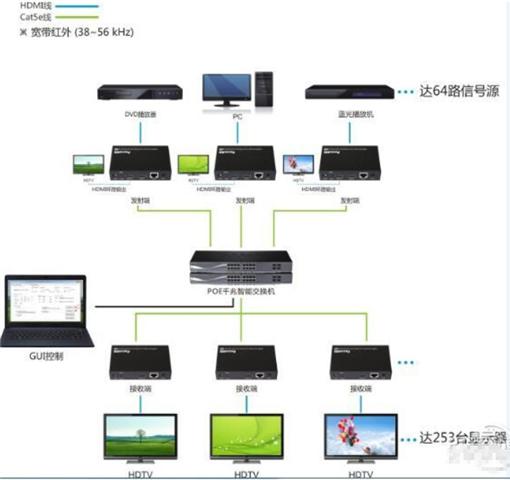

多對多傳輸方式
HDMI IP延長器可廣泛應用于

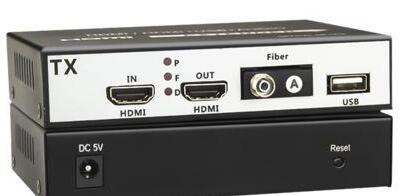

3、HDMI 光纖延長器
光纖延長器為了解決HDMI信號較長距離的傳輸時，發生的圖像馬賽克，顏色失真，無法傳輸等問題，是專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量HDMI視頻信號長距離傳輸的需求而專業設計的集HDMI信號轉換、驅動、接收和還原功能為一身的信號傳輸系統，傳輸距離最遠可達到20公里。
二、HDMI光纖線

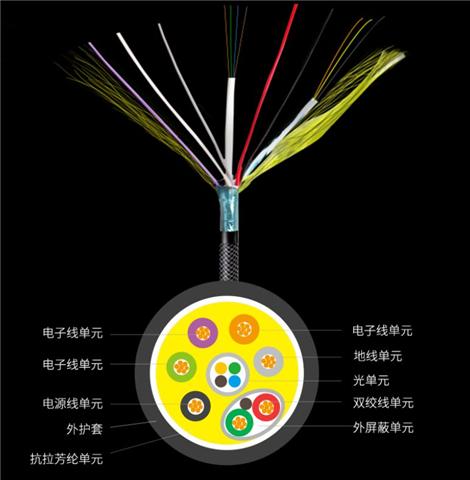

HDMI光纖線(100米-300米）
光纖HDMI高清線因為采用了光纖傳輸媒介，長距離的信號傳輸衰減基本可以忽略，最長傳輸距離可達300m以上。對于HIFI、投影儀、視頻監控系統來說，傳統銅纜的長距離傳輸信號失真，直接導致設備的不可用或者糟糕的體驗。而用戶使用光纖HDMI線，布置這些設備時完全不用擔心傳輸信號的衰減或失真，可以完全按照用戶實際使用需求隨心布置系統設備。
HDMI線的優勢在于即使面臨較長距離的埋線、布線連接，仍可以保證無損地傳輸4k圖像及高保證的音頻，而HDMI高清線超過25米以上規格就需要添加信號放大器，受限長度影響，無法保證無損傳輸影音信號。
