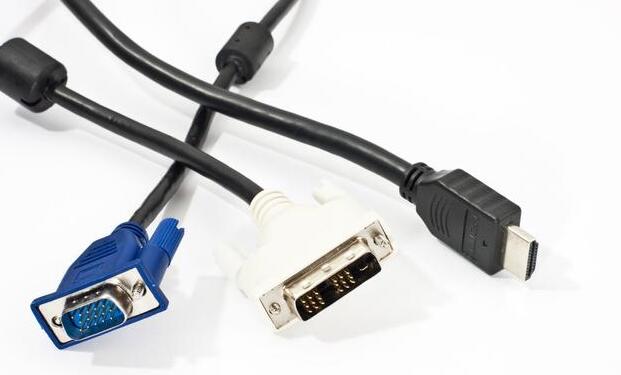

在弱電工程中，為了防止混淆，在各種功能不同的設備上，使用著不同的接口標準。這些接口類型多種多樣，使用不一樣的標準，今天就帶大家一起來認識一下這些接口。



BNC接口

BNC接口是指同軸電纜接口，BNC接口用于75歐同軸電纜連接用，提供收（RX）、發（TX）兩個通道，它用于非平衡信號的連接。

光纖接口

光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。FC是Ferrule Connector的縮寫，其外部加強方式是采用金屬套，緊固方式為螺絲扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

RJ-45接口

RJ-45接口是以太網最為常用的接口，RJ-45是一個常用名稱，指的是由IEC（60）603-7標準化，使用由國際性的接插件標準定義的8個位置（8針）的模塊化插孔或者插頭。

RS-232接口

RS-232-C接口（又稱 EIA RS-232-C）是一種串行通訊接口，它是在1970年由美國電子工業協會（EIA）聯合貝爾系統、 調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準”。該標準規定采用一個25個腳的DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。

RJ-11接口

RJ-11接口就是我們平時所說的電話線接口。RJ-11是用于西部電子公司（Western Electric）開發的接插件的通用名稱。其外形定義為6針的連接器件。原名為WExW，這里的x表示“活性”，觸點或者打線針。例如， WE6W 有全部6個觸點，編號1到6, WE4W 界面只使用4針，最外面的兩個觸點(1和6) 不用，WE2W 只使用中間兩針（即電話線接口用）。

全面認識路由器基本硬件接口

路由器具有非常強大的網絡連接和路由功能，它可以與各種各樣的不同網絡進行物理連接，這就決定了路由器的接口技術非常復雜，越是高檔的路由器其接口種類也就越多。路由器既可以對不同局域網段進行連接，也要以對不同類型的廣域網絡進行連接，所以路由器的接口類型也就一般可以分為局域網接口和廣域網接口兩種。另外，因為路由器本身不帶有輸入和終端顯示設備，但它需要進行必要的配置后才能正常使用，所以一般的路由器都帶有一個控制端口"Console"，用來與計算機或終端設備進行連接，通過特定的軟件來進行旅游區的配置。下面我們先就來看看路由器的局域網和廣域網連接端口。



1. 局域網接口

根據其接口的名字我們可看出這些接口主要是用于路由器與局域網進行連接，因局域網類型也是多種多樣的，所以這也就決定了路由器的局域網接口類型也可能是多樣的。不同的網絡有不同的接口類型，常見的以太網接口主要有AUI、BNC和RJ-45接口，還有FDDI、ATM、光纖接口，這些網絡都有相應的網絡接口，下面分別介紹主要的幾種局域網接口。

（1） AUI端口

AUI端口是用來與粗同軸電纜連接的接口，它是一種"D"型15針接口，這在令牌環網或總線型網絡中是一種比較常見的端口之一。路由器可通過粗同軸電纜收發器實現與10Base-5網絡的連接，但更多的是借助于外接的收發轉發器（AUI-to-RJ-45），實現與10Base-T以太網絡的連接。當然也可借助于其他類型的收發轉發器實現與細同軸電纜（10Base-2）或光纜（10Base-F）的連接。這里所講的路由器AUI接口主要是用粗同軸電纜作為傳輸介質的網絡進行連接用的。

（2）RJ-45端口

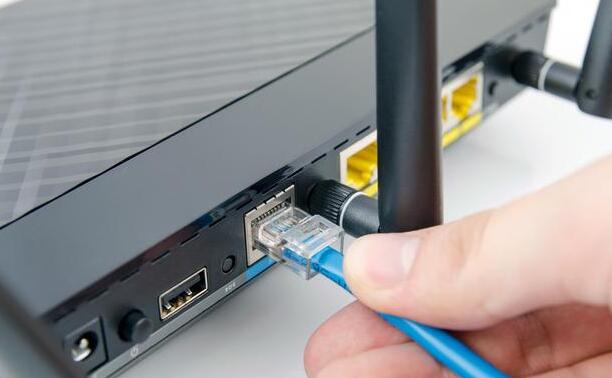

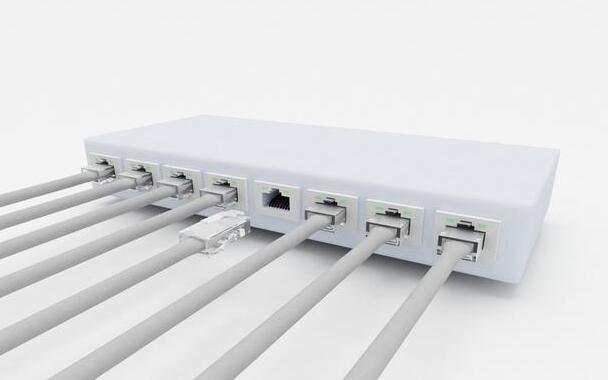

RJ-45端口是我們最常見的端口了，它是我們常見的雙絞線以太網端口，因為在快速以太網中也主要采用雙絞線作為傳輸介質，所以根據端口的通訊速率不同 RJ-45端口又可分為10Base-T網RJ-45端口和100Base-TX網RJ-45端口兩類。其中，10Base-T網的RJ-45 端口在路由器中通常是標識為"ETH"，而100Base-TX 網的RJ-45端口則通常標識為"10/100bTX"，這主要是現在快速成以太網路由器產品多數還是采用10Mbps/100Mbps帶寬自適應的。如圖2左圖所示為10Base-T 網RJ-45端口，而右圖所示的為10/100Base-TX網RJ-45端口。其實這兩種RJ-45端口僅就端口本身而言是完全一樣的，但端口中對應的網絡電路結構是不同的，所以也不能隨便接。

（3）SC端口

SC端口也就是我們常說的光纖端口，它是用于與光纖的連接，一般來說這種光纖端口是不太可能直接用光纖連接至工作站，一般是通過光纖連接到快速以太網或千兆以太網等具有光纖端口的交換機。這種端口一般在高檔路由器才具有，都以"100b FX"標注。

2. 廣域網接口

在上面就講過，路由器不僅能實現局域網之間連接，更重要的應用還是在于局域網與廣域網、廣域網與廣域網之間的互連。但因為廣域網規模大，網絡環境復雜，所以也就決定了路由器用于連接廣域網的端口的速率要求非常高，在以太網中一般都要求在100Mbps快速以太網以上。



下面介紹幾種常見的廣域網接口。

（1）RJ-45端口

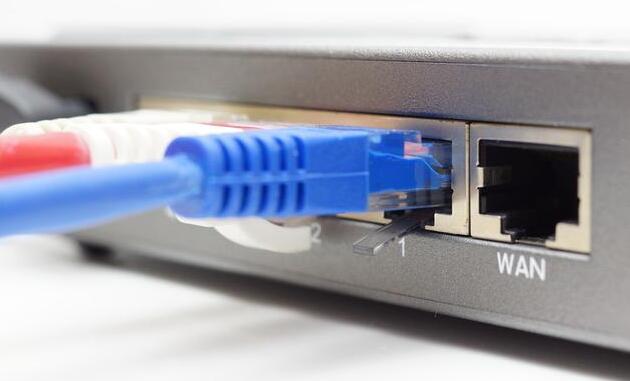

利用RJ-45端口也可以建立廣域網與局域網之間的VLAN之間，以及與遠程網絡或Internet的連接。如果使用路由器為不同VLAN提供路由時，可以直接利用雙絞線連接至不同的VLAN端口。但要注意這里的RJ-45端口所連接的網絡一般不太可是10Base-T，而是100Mbps快速以太網以上。如果必須通過光纖連接至遠程網絡，或連接的是其他類型的端口時，則需要借助于收發轉發器才能實現彼此之間的連接。如圖4所示為快速以太網（Fast Ethernet）端口。

（2）AUI端口

AUI端口我們在局域網中也講過，它是用于與粗同軸電纜連接的網絡接口，其實AUI端口也被常用于與廣域網的連接，但是這種接口類型在廣域網應用得比較少。在Cisco 2600系列路由器上，提供了AUI與RJ-45兩個廣域網連接端口，用戶可以根據自己的需要選擇適當的類型。

（3）高速同步串口

在路由器的廣域網連接中，應用最多的端口還要算"高速同步串口"（SERIAL）了，這種端口主要是用于連接目前應用非常廣泛的DDN、幀中繼（Frame Relay）、X.25、PSTN（模擬電話線路）等網絡連接模式。在企業網之間有時也通過DDN或X.25等廣域網連接技術進行專線連接。這種同步端口一般要求速率非常高，因為一般來說通過這種端口所連接的網絡的兩端都要求實時同步。

（4）異步串口

異步串口（ASYNC）主要是應用于Modem或Modem池的連接，用于實現遠程計算機通過公用電話網撥入網絡。這種異步端口相對于上面介紹的同步端口來說在速率上要求寬松許多，因為它并不要求網絡的兩端保持實時同步，只要求能連續即可。所以我們在上網時所看到的并不一定就是網站上實時的內容，但這并不重要，因為畢竟這種延時是非常小的，重要的是在瀏覽網頁時能夠保持網頁正常的下載。

（5）ISDN BRI端口

因ISDN這種互聯網接入方式連接速度上有它獨特的一面，所以在當時ISDN剛興起時在互聯網的連接方式上還得到了充分的應用。ISDN BRI端口用于ISDN線路通過路由器實現與Internet或其他遠程網絡的連接，可實現128Kbps的通信速率。ISDN有兩種速率連接端口，一種是ISDN BRI（基本速率接口），另一種是ISDN PRI（基群速率接口），ISDN BRI端口是采用RJ-45標準，與ISDN NT1的連接使用RJ-45-to-RJ-45直通線。

3. 路由器配置接口

路由器的配置端口其實有兩個，分別是"Console"和"AUX"，"Console"通常是用來進行路由器的基本配置時通過專用連線與計算機連用的，而"AUX"是用于路由器的遠程配置連接用的。

（1）Console端口

Console端口使用配置專用連線直接連接至計算機的串口，利用終端仿真程序（如Windows下的"超級終端"）進行路由器本地配置。路由器的Console端口多為RJ-45端口。如圖9就包含了一個Console配置端口。

（2）AUX端口

AUX端口為異步端口，主要用于遠程配置，也可用于拔號連接，還可通過收發器與MODEM進行連接。支持硬件流控制（Hardware Flow Control）。AUX端口與Console端口通常被放置在一起，因為它們各自所適用的配置環境不一樣。

二、路由器的硬件連接

路由器的應用非常廣泛，它所具有的端口類型一般也是比較多的，它們用于各自不同的網絡連接，如果不能明白各自端口的作用的話就很可能進行錯誤的連接，導致網絡連接不正確，網絡不通。下面我們通過對路由器的幾種網絡連接形式來進一步理解各端口的連接應用環境。路由器的硬件連接主要包括與局域網設備之間的連接、與廣域網設備之間的連接以及與配置設備之間的連接。



1. 路由器與局域網接入設備之間的連接

局域網設備主要是指集線器與交換機，交換機通常使用的端口只有RJ-45和SC，而集線器使用的端口則通常為AUI、BNC和RJ-45.下面，我們簡單介紹一下路由器和集線設備各種端口之間是如何進行連接。

（1）RJ-45-to-RJ-45

這種連接方式就是路由器所連接的兩端都是RJ-45接口的，如果路由器和集線設備均提供RJ-45端口，那么，可以使用雙絞線將集線設備和路由器的兩個端口連接在一起。需要注意的是，與集線設備之間的連接不同，路由器和集線設備之間的連接不使用交叉線，而是使用直通線，也就是說，跳線兩端的線序完全相同，但也不是說只要線序相同就行，對于100Mbps的網絡來說就采用100Mbps交換法，具體參照本教程前面篇章介紹。再一個要注意的是集線器設備之間的級聯通常是通過級聯端口進行的，而路由器與集線器或交換機之間的互聯是通過普通端口進行的。另外，路由器和集線設備端口通信速率應當盡量匹配，否則，寧可使集線設備的端口速率高于路由器的速率，并且最好將路由器直接連接至交換機。

（2）AUI-to-RJ-45

這種情況主要出現在路由器與集線器相連，如果路由器僅擁有AUI端口，而集線設備提供的是RJ-45端口，那么，必須借助于AUI-to-RJ-45收發器才可實現兩者之間的連接。當然，收發器與集線設備之間的雙絞線跳線也必須使用直通線。

（3）SC-to-RJ-45或SC-to-AUI

這種情況一般是路由器與交換機之間的連接，如交換機只擁有光纖端口，而路由設備提供的是RJ-45端口或AUI端口，那么必須借助于SC-to-RJ- 45或SC-to-AUI收發器才可實現兩者之間的連接。收發器與交換機設備之間的雙絞線跳線同樣必須使用直通線。但是實際上出現交換機為純光纖接口的情況非常少見。

2. 路由器與Internet接入設備的連接

我們在上面就已經知道，路由器的更主要應用是與互聯網的連接，這種情況在個、事業單位局域網互聯網接入的情況下用得最多，而且是必不可少的一種設備。路由器與互聯網接入設備的連接情況主要有以下幾種：



（1）通過異步串行口連接

這種異步串口我們在前面已有介紹，它主要是用來與Modem設連接，用于實現遠程計算機通過公用電話網撥入局域網絡。除此之外，也可用于連接其他終端。當路由器通過電纜與Modem連接時，必須使用AYSNC-to-DB25或AYSNC-to-DB9適配器來連接。路由器與Modem或終端的連接。

（2）同步串行口

在路由器中所能支持的同步串行端口類型比較多，如Cisco系統就可以支持5種不同類型的接口，分別是：EIA/TIA-232接口、EIA/TIA- 449接口、V.35接口、X.21串行電纜總成和EIA-530接口，所對應的適配器圖示分別如圖12、圖13、圖14、圖15、圖16所示。要注意的一點就是，一般來說適配器連線的兩端是采用不同的外形（一般稱帶插針的一端稱之為"公頭"，而帶有孔的一端通常稱之為"母頭"），但也有例外，"EIA- 530"接口兩端都是一樣的接口類型，這主要是考慮到連接的緊密性，參見圖16.其余各類接口的"公頭"為DTE（數據終端設備，Data Terminal Equipment）連接適配器，"母頭"為DCE（數據通信設備，Data Communications Equipment）連接適配器。

（3）ISDN BRI端口

我們在前面已經介紹ISDN在互聯網接入方面在也確實帶來了一些可行的解決方案，所在路由器的開發設計中也特定為了與ISDN設備之間的連接準備了相應的模塊，并預留了特殊的端口。Cisco路由器的ISDN BRI模塊一般可分為兩類，一是ISDN BRI S/T模塊，二是ISDN BRI U模塊，前者必須與ISDN 的NT1終端設備一起才能實現與Internet的連接，因為S/T端口只能接數字電話設備，不適用通過NT1連接現有的模擬電話設備了，連接圖如圖18 所示。而后者由于內置有NT1模塊，我們稱之為"NT1+"終端設備，它的"U"端口可以直接連接模擬電話外線，因此，無需再外接ISDN NT1，可以直接連接至電話線墻板插座。

3. 配置端口

與前面講的一樣，路由器的配置端口依據配置的方式的不同，所采用的端口也不一樣，主要仍有兩種：一種是本地配置所采用的"Console"端口；另一種是遠程配置時采用的"AUX"端口，下面分別講一下各自的連接方式。

（1）Console端口的連接方式

當使用計算機配置路由器時，必須使用翻轉線將路由器的Console口與計算機的串口/并口連接在一起，這種連接線一般來說需要特制，根據計算機端所使用的是串口還是并口，選擇制作RJ-45-to-DB-9或RJ-45-to-DB-25轉換用適配器。

（2）AUX端口的連接方式

當需要通過遠程訪問的方式實現對路由器的配置時，就需要采用AUX端口進行了。AUX接口在外觀上其實與上面所介紹的RJ-45結構一樣，只是里面所對應的電路不同，實現的功能也不同而已。根據Modem所使用的端口情況不同，來確定通過AUX端口與Modem進行連接所也必須借助于RJ-45 to DB9或RJ-45 to DB25的收發器的選擇。路由器的AUX端口與Modem的連接方式。
