LVS負載均衡集群服務搭建詳解
一、LVS概述
1.LVS：Linux Virtual Server
四層交換(路由)：根據請求報文的目標IP和目標PORT將其轉發至后端主機集群中的某臺服務器(根據調度算法);
不能夠實現應用層的負載均衡
lvs(又稱ipvs)，基于內核中的防火墻netfilter實現
2.lvs集群術語：
vs：Virtual Server
虛擬服務，可稱為Director、Dispatcher分發器、Balancer負載均衡器
rs：Real Server
真實服務器
CIP：Client IP
客戶端IP
VIP：Director Virtual IP
等同于FIP(流動IP)，負載均衡器虛擬IP
DIP：Director IP
調度IP(第二張網卡IP地址)
RIP：Real Server IP
真實服務器IP
3.LVS：ipvsadm/ipvs
(1)ipvsadm: CLI工具
用戶空間的命令行工具，用于管理集群服務及集群服務上的RS等;# yum install -y ipvsadm
(2)ipvs：內核存在(CentOS默認支持)
工作于內核上的netfilterINPUT鉤子之上的程序代碼;其集群功能依賴于ipvsadm定義的集群服務器規則;
支持基于TCP、UDP、SCTP、AH、EST、AH_EST等協議的眾多服務;
4.負載均衡集群中設計時的要點：
(1)session保持
session sticky (iphash)：IP地址綁定，來源IP記錄在ip hash表作統一調度
session cluster(multicast/broadcast/unicast)：廣播集群同步(復制)session，只適用于小規模場景
session server ()：session服務器
(2)數據共享(提供一致性存儲)
1) 共享存儲;
NAS：Network Attached Storage (文件級別)，網絡附加存儲，文件服務器
SAN：Storage Area Network (塊級別)，存儲區域網絡
DS：Distributed Storage，分布式春初
2) 數據同步：rsync… ...
二、LVS模型
1.lvs-nat：地址偽裝模型
多目標的DNAT：通過將請求報文的目標地址和目標端口修改為挑選出某RS的RIP和PORT來實現;
客戶端主機發起請求報文CIP指向VIP，通過內核的核心網卡間轉發功能，VIP會將請求交給DIP進行調度，DIP根據設定的算法進行負載均衡給后端的RS主機的RIP，在這個過程中DIP調度功能會將目標IP地址重寫為RIP。請求和返回請求讀要調度DIP來進行轉換操作。
(1)RIP和DIP應該使用私網地址，RS的網狀應該指向DIP;
(2)請求和響應報文都要經由director轉發;極高負載的場景中，Director可能會成為系統瓶頸(響應報文大);
(3) 支持端口映射(轉發);
(4) VS必須為Linux，RS可以為任意操作系統;
(5)RS的RIP與Director的DIP必須在同一IP網絡;
2.lvs-dr(direct routing直接路由)：網關模型
通過修改請求報文的MAC地址進行轉發;IP首部不會發生變化(源IP為CIP，目標IP始終為VIP)
客戶端發起請求，經過層層路由到達離VS服務器最近的交換機，通過交換機轉發給VS服務器，由VS服務器負載均衡轉發請求給RS服務器。在此過程中VIP修改MAC地址調度請求給真實主機。在此過程中通過ARP協議在一個局域網中廣播尋找真實主機的MAC地址。每個RS真實主機的網卡會一個別名地址VIP，實現全過程源地址為CIP，目標地址為VIP不變。調度基于尋找MAC。網關模型中的所有主機均要能與外網通信。這樣RS主機就能夠直接響應客戶機。
(1)確保前端路由器將目標IP為VIP的請求報文一定會發送給Director;
解決方案：
1)靜態綁定;
2)禁止RS響應VIP的ARP請求;
a) arptables上定義;
b) 修改各RS的內核參數，并把VIP配置在特定的接口上實現禁止其響應;
(2)RS的RIP可以使用私有地址，也可以使用公網地址;
RIP使用私有地址可以通過在之前加一個路由器的方式和外網通信，直接響應客戶機
(3)RS跟Director必須在同一物理網絡中;
(4)請求報文必須由Director調度，但響應報文必須不能經由Director;
(5) 不支持端口映射;
(6) 各RS可以使用大多數的操作系統;
3.lvs-tun(ip tunneling)：IP隧道模型
轉發方式：不修改請求報文的IP首部(源IP為CIP，目標IP為VIP)，而是在原有的IP首部這外再次封裝一個IP首部(源IP為DIP，目標IP為RIP);
(1)RIP，DIP，VIP全得是公網地址;
(2)RS的網關不能也不可能指向DIP;
(3)請求報文經由Director調度，但響應報文將直接發給CIP;
(4) 不支持端口映射;
(5)RS的OS必須支持IP隧道功能;
4.lvs-fullnat：完整模型(同時改變請求報文的源IP和目標IP)
通過同時修改請求報文的源IP地址(cip-->dip)和目標IP地址(vip--> rip)實現轉發;
注意：前三種為標準類型，第四種為后添加類型，內核默認可能不支持，需自編譯內核
(1)VIP是公網地址;RIP和DIP是私網地址，且可以不在同一IP網絡中，但需要通過路由互相通信;
(2)RS收到的請求報文的源IP為DIP，因此其響應報文將發送給DIP;
(3)請求報文和響應報文都必須經由director;
(4) 支持端口映射;
(5) RS可使用任意OS;
三、LVS scheduler調度算法
1.靜態方法：僅根據算法本身進行調度
(1)RR ：round robin，輪詢機制，依次分配請求，方式簡單但時負載均衡的效果一般
(2)WRR ：weighted rr，加權輪詢，權重越大承擔負載越大
(3)SH ：source ip hash，源地址哈希，將來自同一個ip請求通過記錄在ip hsash表中綁定在同一個服務器，實現session保持
缺點：調度粒度大，對負載均衡效果差;session黏性不同，連接時長保持不同
(4)DH ：desination ip hash，目標地址哈希。能實現連接追蹤，但不考慮負載均衡效果
正向web代理，負載均衡內網用戶對互聯網的請求;
Client--> Director --> Web Cache Server(正向代理)
2.動態方法：根據算法及各RS當前的負載狀態進行評估
Overhead
負載值，VS轉發時記錄每個RS的Active和Inactive數量(甚至權重)進行算法計算
Active
活動鏈接值，當發起新請求后保持在ESTABLISHED狀態時，仍有請求響應
Inactive
非活動鏈接值，在ESTABLISHED狀態時，尚未斷開保持空閑等待狀態
(1)LC：least connection，最少連接
Overhead=Active*256+Inactive
后端的RS誰的連接少就分發請求至那臺RS，若overhead一樣則自上而下輪詢列表中的RS
(2)WLC：weighted least connection，加權最小連接
Overhead=(Active*256+Inactive)/weight，計算結果小的將為選中的下一跳RS服務器
缺點：當Overhead一樣時，自上而下輪詢響應，權重小的若在列表上方則其會響應
(3)SED：Shortest Expection Delay，最短期望延遲
Overhead=(Active+1)*256/weight
缺點：解決WLC問題，但時無法確保權重小的主機一定響應
(4)NQ：never Queue，永不排隊，SED算法改進
RS權重大小排列，每臺RS服務器先分配一個請求，其余的按照權重大小計算分配
(5)LBLC：Locality-Based LC，基于本地的最少連接，動態的 DH連接算法
(6)LBLCR：LBLC with Replication，帶復制功能的LBLC
四、ipvsadm命令
1.管理集群服務：
ipvsadm -A|E-t|u|f service-address [-s scheduler][-p [timeout]]
ipvsadm -D-t|u|f service-address
-A：添加、-E：修改、-D：刪除
service-address
服務地址和 -t|u|f 結合使用，具體格式如下
-t, tcp, vip:port
TCP的ip和port
-u, udp, vip:port
UDP的ip和port
-f, fwm, MARK
防火墻標記
-s scheduler：默認為WLC調度算法，可省;
-p [timeout] :超出時長，持久連接相關，默認時長為300秒
2.管理集群服務上的RS：
ipvsadm-a|e -t|u|f service-address -rserver-address [-g|i|m] [-w weight]
ipvsadm -d-t|u|fservice-address -rserver-address
-a：添加一個RS、-e：修改一個RS、-d：刪除一個RS
server-address指的是rip[:port]，端口可省表示與之前的service-address相同，只有nat模式支持端口映射才會使用
[-g|i|m]
-g：GATEWAY (默認)，lvs-dr模型
-i: IPIP， lvs-tun隧道模型
-m: MASQUERADE，lvs-nat模型
3.查看
ipvsadm -L|l[options]
-n：numeric，數字格式顯示地址和端口;
-c：connection，顯示ipvs連接;
--stats：顯示統計數據;
--rate：速率
--exact：精確值,不經過單位換算的數值
4.清空規則：
ipvsadm -C
5.數器清零：
ipvsadm -Z[-t|u|f service-address]
6.保存和重載：
保存：
ipvsadm-S > /PATH/TO/SOME_RULE_FILE
ipvsadm-save > /PATH/TO/SOME_RULE_FILE
重載：
ipvsadm -R < /PATH/FROM/SOME_RULE_FILE
ipvsadm-restore< /PATH/FROM/SOME_RULE_FILE
注意：需要結合重定向一起使用，從自定義的規則文件中導入導出
附錄(ipvsadm -h)：
ipvsadm-A|E -t|u|f service-address [-s scheduler]
[-p[timeout]] [-M netmask] [-b sched-flags]
ipvsadm-D -t|u|f service-address
ipvsadm-C
ipvsadm-R
ipvsadm-S [-n]
ipvsadm-a|e -t|u|f service-address -r server-address
[-g|i|m][-w weight] [-x upper] [-y lower]
ipvsadm-d -t|u|f service-address -r server-address
ipvsadm-L|l [options]
ipvsadm-Z [-t|u|f service-address]
ipvsadm--set tcp tcpfin udp
ipvsadm-h
五、lvs-nat模型構建

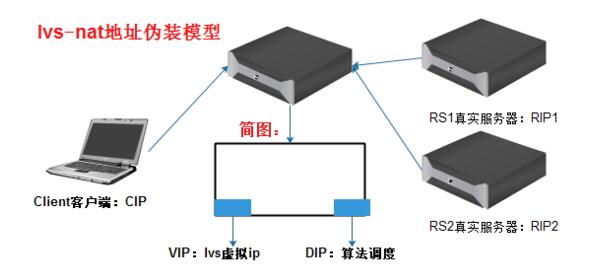

1.lvs-nat模型示意圖
本次構建的lvs-nat模型的示意圖如下，其中所有的服務器和測試客戶端均使用VMware虛擬機模擬，所使用的CentOS 7
VS內核都支持ipvs功能，且安裝ipvsadm控制書寫lvs規則工具。
RS端兩臺服務器為httpd服務器做請求的負載均衡。
注意;
1) 客戶端可以使用Windows上的瀏覽器，會后緩存影響結果，所以采用CentOS上的curl命令請求http協議顯示更加直觀
2) DIP上不能配置iptables規則
2.VS網卡配置
(1)增加網卡
在"虛擬機設置"中增加一個網絡適配器設備，并將其自定義特定網絡為VMnet2模式，此處為了模擬負載均衡服務器的兩張網卡處于不同網段
(2)配置VS兩張網卡的IP地址
[root@localhost ~]# nmtui# CentOS 7 文本圖形界面配置網卡命令
[root@localhost ~]# systemctl start network.service
注意：
網絡適配器1(172.16.249.57)模擬為外網網卡，網絡適配器2(192.168.100.1)模擬為內網，且該網卡的Ip地址要和RS服務器得ip在同一網段，DIP作為RIP的網絡調度(網關)，無需配置GATEWAY
[root@localhost~]# ifconfig
3.RS網卡配置
此處使用兩臺CentOS 7虛擬機作為負載均衡后端真實響應主機，安裝RPM包格式httpd服務，并啟動服務。nmtui命令配置網卡信息，RS1的IP:192.168.100.2，RS2的IP:192.168.100.3，RIP和DIP在同一網段，虛擬機網卡和DIP同時匹配值為VMnet2模式，且兩臺RS服務器主機網關指向DIP：192.168.100.1
[root@localhost~]# yum install -y httpd
[root@localhost ~]# systemctl start httpd.service
注意：安裝完成后在各httpd服務器上配置測試頁面，/var/www/html/index.html.
[root@localhost ~]# nmtui # 配置方法同上，此處省略
… ...
[root@localhost ~]# systemctl start network.service
[root@localhost~]# ifconfig
4.測試所有主機是否能夠通信
用ping命令測試各節點的通信，例如RIP1和VIP、DIP、RIP2之間是否能夠通信
[root@localhost ~]# ping IPADDR
5.VS主機：核心轉發和安裝ipvsadm
(1)安裝ipvsadm組件：[root@localhost ~]# yum install -y ipvsadm
(2)啟動網卡間核心轉發功能：[root@localhost ~]# sysctl -w net.ipv4.ip_forward=1
[root@localhost~]# cat /proc/sys/net/ipv4/ip_forward
6.VS主機：定義配置lvs-nat服務(此處采用rr算法)
(1)定義ipvsadm負載均衡集群規則，并查看
此處定義DIP是以-s指定為rr算法進行輪詢調度，-m指定模式為lvs-nat，配置命令如下：
[root@localhost~]# ipvsadm -A -t 172.16.249.57:80 -s rr
[root@localhost~]# ipvsadm -a -t 172.16.249.57:80 -r 192.168.100.2:80 -m
[root@localhost~]# ipvsadm -a -t 172.16.249.57:80 -r 192.168.100.3:80 -m
[root@localhost~]# ipvsadm -L -n
(2)Client客戶機測試
在客戶端主機上使用curl命令對VIP發起請求，負載均衡服務器會將請求按照rr算法依次將請求調度給不同的主機進行處理，依次請求給分發給192.168.100.2和192.168.100.3主機響應。
[root@localhost~]# curl http://172.16.249.57
7.VS主機：定義配置lvs-nat服務(此處采用wrr算法)
(1)定義ipvsadm負載均衡集群規則，并查看
此處將在上面lvs-nat的rr的基礎上進行修改，改成wrr加權輪詢算法;將192.168.100.2的權重設置為1,192.168.100.3的權重設置為3。
[root@localhost~]# ipvsadm -E -t 172.16.249.57:80 -s wrr
[root@localhost~]# ipvsadm -e -t 172.16.249.57:80 -r 192.168.100.2 -w 1 -m
[root@localhost~]# ipvsadm -e -t 172.16.249.57:80 -r 192.168.100.3 -w 1 -m
[root@localhost~]# ipvsadm -L -n
(2)Client客戶機測試
在客戶端主機用curl發起請求，負載均衡主機VS會將其按照權重大小轉發給各個主機，四個請求有三個發給了192.168.100.3請求響應，一個發給了192.168.100.2主機處理。并以此算法做輪詢負載請求
[root@localhost~]# curl http://172.16.249.57
六、lvs-dr模型構建
1.lvs-dr模型示意圖
三臺主機為虛擬機CentOS 7，每臺主機僅有一塊網卡，且使用橋接方式都指向外部網絡的網關172.16.100.1
2.配置VS和RS服務器的VIP
此處的VIP均已別名的形式配置在往卡上，VS是配置在對外通信的DIP的網卡上;RS配置在lo本地回環網卡
注意：此時配置的VIP的子網掩碼必須為255.255.255.255，廣播地址為自己本身
VS：[root@localhost~]# ifconfig eno16777736:0 172.16.50.50 netmask 255.255.255.255 broadcast172.16.50.50 up
RS：[root@localhost~]# ifconfig lo:0 172.16.50.50 netmask 255.255.255.255broadcast 172.16.50.50 up
3.RS服務器上配置路由
[root@localhost~]# route add -host 172.16.50.50 dev lo:0
4.RS服務器配置APR內核參數修改
[root@localhost~]# ll /proc/sys/net/ipv4/conf
(1)ARP響應行為和ARP解析行為內核參數：
1)arp_annouce定義通告級別
0：默認級別，將本地的任何接口上的配置的地址都在網絡中通告
1：盡量避免向本主機上的其他網卡進行網絡通信，特殊情況下其他接口也可以
2：總是使用最佳網絡地址接口(僅使用定義的網卡接口在同網絡通信)
2)arp_ignore定義響應級別(0-8九個級別)，響應時忽略方式
0：都全都響應
1：只對從本接口進入的請求響應，且本接口地址是個網絡地址
… …
注釋：一般使用arp_annouce=2，arp_ignore=1
(2)配置各RS主機參數
注意：all必須配置、eno16777736(本地)和lo兩個可以同時全部配置或者配置其中一個
RealServer內核參數：
#echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
#echo 1 > /proc/sys/net/ipv4/conf/INTERFACE/arp_ignore
# echo 2 > /proc/sys/net/ipv4/conf/INTERFACE/arp_announce
注意：INTERFACE為你的物理接口;此處網卡接口指的是eno16777736和lo
5.VS主機：定義配置lvs-dr模式(此處采用rr算法)
(1)配置查看
[root@localhost~]# ipvsadm -A -t 172.16.50.50:80 -s rr
[root@localhost~]# ipvsadm -a -t 172.16.50.50:80 -r 172.16.200.10 -g
[root@localhost~]# ipvsadm -a -t 172.16.50.50:80 -r 172.16.200.11 -g
[root@localhost~]# ipvsadm -L -n
(2)測試
[root@localhost~]# curl http://172.16.50.50
因為基于rr算法調度，依次分發給RS主機
七、通過防火墻標記來定義lvs
1.FWM防火墻標記功能
防火墻標記可以實現多個集群服務綁定為同一個，實現統一調度;將共享一組RS的集群服務統一進行定義
FWM基于iptables的mangle表實現防護墻標記功能，定義標記做策略路由
2.FWM定義集群的方式
(1)在director上netfilter的mangle表的PREROUTING定義用于"打標"的規則
~]#iptables -t mangle -A PREROUTING -d $vip -p $protocol --dport $port -j MARK--set-mark #
$vip:VIP地址
$protocol：協議
$port:協議端口
(2)基于FWM定義集群服務：
~]#ipvsadm -A -f # -s scheduler
3.實例演示
[root@localhost~]# iptables -t mangle -A PREROUTING -d 172.16.50.50 -p tcp --dport 80 -j MARK--set-mark 5
[root@localhost~]# ipvsadm -A -f 5 -s rr
[root@localhost~]# ipvsadm -a -f 5 -r 172.16.200.10 -g
[root@localhost~]# ipvsadm -a -f 5 -r 172.16.200.11 -g
八、LVS持久連接功能：lvs persistence
1.lvs persistence功能
無論ipvs使用何種scheduler，其都能夠實現在指定時間范圍內始終將來自同一個ip地址的請求發往同一個RS;實現方式和lvs調度的十種算法無關，通過lvs持久連接模板(hash表)實現，當超過自定義的可持節連接時長候再根據LVS算法本身進行調度。
ipvsadm命令中-p選項實現，在-p后不指定具體數字(單位:秒)，默認為300，到時候會自動延長2分鐘，對于web本身就是15秒
2.模式
(1)每端口持久(PPC)
客戶端對同一服務端口發起請求，會基于該服務的端口實現請求在一段時間內對同一RS服務器持久連接;
例如：有兩臺主機做為RS服務器做http和hssh的兩種服務的集群，僅http做每端口持久，Client請求會實現綁定在，但是22號端口請求不會綁定在同一臺RS
(2)每客戶端持久(PCC)：定義tcp或udp協議的0號端口為集群服務端口
director會將用戶的任何請求都識別為集群服務，并向RS進行調度;同一客戶端的請求任何端口都發往同一臺第一次選定的RS服務器
(3)每防火墻標記持久(PFWMC)
將兩個或兩個以上服務通過防火墻打標綁定在一起，這些服務的請求實現同時定向與同一臺RS服務器，服務綁定同一RS
實例：
lvs-dr模式下以rr算法綁定http和https服務
~]#iptables -t mangle -A PREROUTING -d 172.16.100.9 -p tcp --dport 80 -j MARK--set-mark 99
~]#iptables -t mangle -A PREROUTING -d 172.16.100.9 -p tcp --dport 443 -j MARK--set-mark 99
~]#ipvsadm -A -f 99 -s rr -p
~]#ipvsadm -a -f 99 -r 172.16.100.68 -g
~]#ipvsadm -a -f 99 -r 172.16.100.69 -g
附錄：LVS-DR類型RS腳本示例
#!/bin/bash
#
vip=172.16.50.50
interface="lo:0"
case$1 in
start)
echo1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo2 > /proc/sys/net/ipv4/conf/lo/arp_announce
ifconfig$interface $vip broadcast $vip netmask 255.255.255.255 up
routeadd -host $vip dev $interface
;;
stop)
echo0 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo0 > /proc/sys/net/ipv4/conf/all/arp_announce
echo0 > /proc/sys/net/ipv4/conf/lo/arp_announce
ifconfig$interface down
;;
status)
ififconfig lo:0 |grep $vip &> /dev/null; then
echo"ipvs is running."
else
echo"ipvs is stopped."
fi
;;
*)
echo"Usage: `basename $0` {start|stop|status}"
exit1
esac
