時間：2017-11-30
為及時了解工廠的工作情況、及時發現問題，要求將工廠各監控點位的視頻通過專線傳輸到工廠監控中心，進行統一監控和錄像。本方案根據小型工廠實際的安防需求，結合具體應用場景，通過交換機、接入交換機、工業交換機、光纖收發器、電梯無線網橋、室外無線網橋等全套設施，打造小型工廠有線和無線視頻傳輸系統，其組網靈活、施工方便、性價比高、系統擴展性好，滿足小型工廠內各場所包括倉庫、操作間、辦公區、電梯、園區、周界等點位全方位立體式監控的可靠傳輸。 xetimes.com
1、攝像部分
攝像部分是電視監控系統的前沿部分，是整個系統的“眼睛”。它布置在工廠廠區的某一位置上，使其視場角能覆蓋整個被監視的各個部位。有時，工廠廠區面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在攝像機上加裝適當的鏡頭，使攝像機所能觀察的場景更清楚。 炫億時代

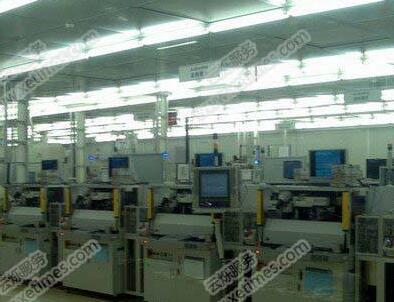

工廠無線視頻監控 xetimes.com
本套網絡視頻監控系統是由三套本地視頻監控系統和網絡組成，包括兩個工廠、工廠內部酒店和工廠辦公樓本身的視頻監控系統， 共設計安裝100多個視頻監控點，其中： 炫億時代
兩個工廠分別為60個，分別監看工廠門口，毛坯鋼材，廢料堆，成品庫及車間的生產狀況。擬定在工廠的大門口安裝Kingvee高清看車牌攝像機(KV-C3055CP-A2)，主要用于監看白天或晚上大門口進出的車輛情況;在毛坯鋼材和廢料堆處分別安裝50米高清紅外一體攝像機(KV-C3055-A)，配置8mm定焦鏡頭，視角更大，日夜監看鋼材存放情況，防止被盜丟失;在成品庫中安裝30米高清紅外半球攝像機(KV-C6053R-A1)，監看成品庫的存放情況以及相關人員出庫入庫情況，在車間的合適位置安裝200米高清紅外高速球監控攝像機(KV-C8807R-A1),用于監看車間生產的具體情況。
炫億，炫億時代
在辦公樓周邊安裝20個監控點，分別選用生產的50米紅外可調焦高清夜視攝像機KV-C3055T-A分別安裝在大院，車棚及大樓內的各個部位。大院門口選用高清看車牌攝像機(KV-C3055CP-A2)，監看門口及大院的情況;自行車棚選用30米紅外高清攝像機(KV-C3053-A1)，監看自行車的停放情況;辦公樓門口、一層樓梯口，財務室內分別安裝高清紅外半球攝像機(KV-C6052R-A)，監看辦公樓的人員出入情況，及財務室的情況，在財務室內設置一個開關，在財務人員在的時候，停止監控，在財務人員外出的時候，啟動監控;在辦公樓的一到三層走廊分別安裝30米紅外高清夜視攝像機KV-C3053-A1,用于監控各層走廊的情況。
炫億時代
總之，攝像機就像整個系統的眼睛一樣，把它監視的內容變為圖像信號，傳送給控制中心的監視器上。 炫億時代
2、傳輸部分 炫億時代
傳輸部分就是系統圖像信號的傳輸通道。目前電視監控系統多半采用視頻基帶(同軸電纜)傳輸方式。如果在攝像機距離控制中心較遠的情況下，也有采用雙絞線傳輸或光纖傳輸方式。
本套系統為工廠的監控項目，由于設置3個獨立的監控室，因此前端攝像機一般距離監控室比較近，采用同軸電纜傳輸，可以滿足客戶的圖像質量需求，但安裝在毛坯鋼材處的攝像機距離監控室比較遠，而且不易布線，因此選用無線傳輸方式進行視頻傳輸，供電采取前端取電，從而減輕施工難度，并且節約成本，對圖像信號的傳輸重點要求在圖像信號經過傳輸系統后，不產生明顯的噪聲、失真，保證原始圖像信號的清晰度和灰度等級沒有明顯下降等。
為保證各個前端攝像機供電正常，除辦公樓內的各個攝像機采取監控室內通過一個12V，10A的電源集中供電外，其余均從監控室供220V電源，在前端放置一只12V 2A的電源供電。 炫億，炫億時代
前端各個球型云臺攝像機通過485總線控制，采用RVVP2*0.752的控制線纜。
3、顯示記錄部分 xetimes.com
此方案設計采用創數字網絡硬盤錄像機和顯示器來完成所有攝像機信號的顯示，并通過硬盤進行錄像，根據對錄像資料保存時間的需求配備相應容量的硬盤。同時它還支持視頻的網絡遠傳，方便相關領導通過網絡隨時隨地訪問本地的網絡硬盤錄像主機，觀看實時畫面。
4、遠程控制管理以及電視墻顯示部分
在辦公樓的監控室內另設置一臺管理服務器，用于管理控制各點的嵌入式硬盤錄像主機，進而可以控制前端各個攝像機，可以進行異地備份存儲，并通過數字矩陣和有4個電視組成的電視墻，將前端的各個視頻畫面解碼上墻顯示。其他相關領導還可以通過辦公室的臺式機或筆記本登陸管理服務器，進而訪問相關的畫面。
